Новый метод измерения цветопередачи - ТМ 30-15

Тот факт, что индекс цветопередачи является одной из важнейших характеристик источника света, знают уже не только специалисты, но и обычные пользователи. В реальности нередко наблюдается расхождение между значением индекса цветопередачи и субъективным восприятием уровня визуального комфорта. И дело не только в том, что некоторые нечестные на руку производители светотехнического оборудования манипулируют техническими данными. Существующая система оценки цветопередачи давно не соответствует нынешнему разнообразию источников света. Поэтому в 2015 году был создан новый стандарт измерения цветопередачи - ТМ 30-15


Для понимания нового метода сначала рассмотрим параметр света, отвечающий за качество видимой нами картинки - цветопередача CRI.Показатель CRI был введен 1965 году для того, чтобы была возможность различать источники света (типы ламп) с одинаковой цветовой температурой. Ведь 2 источника света с одинаковой температурой могут иметь разную цветопередачу.

Например, мы можем выбрать матрицы с одинаковой цветовой температурой 3000К, но цветопередача будет у них разная разная.

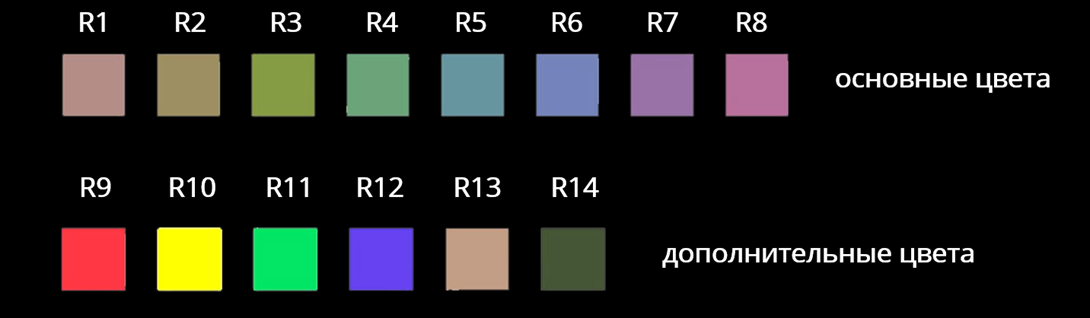

Значение CRI измеряется по шкале Ra, в которую входят 14 цветов: 8 основных и 6 дополнительных (рис.1). Это сложно изменяемые цвета. Значение данного показателя не может превышать 100. Образцы заданных цветов освещаются эталонным источником D65 и измеряемым источником света. Сдвиг цвета относительно эталонного источника определяется измерительным прибором и на основании полученных данных вычисляется CRI


рис.1


Недостаток этой методики заключается в том, что она не учитывает насыщенность цвета. В результате у источников света с разным спектром освещения - приглушенным или более ярким, индекс CRI будет одинаковым. Поэтому возникла необходимость в разработке нового стандарта для определения цветопередачи. Стандарта, в котором будет присутствовать параметр точности и насыщенности цвета.
Так в 2015 году Североамериканское светотехническое общество (Illuminating Engineering Society of North America — IES) разработало новую методику под названием IES ТМ-30-15.

Метод включает в себя уже 2 индекса:

1. Rf (fidelity - точность) показывает соответствие 99 цветов под тестируемым источником света. Это легко изменяемые цвета. Показатель Rf имеет тот же смысл, что и CRI, но более достоверно определяет точность цветопередачи из-за использования большего количества оттенков. Значение Rf может лежать строго в пределах от 0 до 100, наивысшей точности соответствует значение 100.
2. Rg (gamut - насыщенность) показывает насыщенность этих цветов. Обычной насыщенности цветов соответствует значение Rg = 100. Если цвета освещаемого объекта становятся более блеклыми по сравнению с эталонным источником, то Rg < 100. Если же насыщенность повышается, то, соответственно, Rg > 100. Это значение лежит в области от 60 до 140.
Результаты измерений по методу TM-30-15 могут быть представлены в цифровых значениях и впоследствии отражается в диаграммах, которые представляют собой цветную векторную графику, визуализирующую изменения оттенков и насыщенности (рис.2)


рис.2


Результаты измерений по методу TM-30-15 могут быть представлены в цифровых значениях и впоследствии отражается в диаграммах, которые представляют собой цветную векторную графику, визуализирующую изменения оттенков и насыщенности (рис.3).


рис.3
