Программируемые драйверы SOSEN – точность и гибкость!

С развитием светодиодного освещения индустрия импульсных источников тока и блоков питания совершила стремительный скачок и продолжает интенсивно эволюционировать. Современный рынок драйверов для светодиодных светильников изобилует решениями на любой вкус, представленными множеством производителей. Отвечая на запросы создателей светильников, а где-то и предвосхищая их, разработчики драйверов предлагают широкий выбор моделей, отличающихся как по цене, так и по своим функциональным особенностям – это управление выходными параметрами тока, соответствие техническим стандартам, различные габаритные размеры и другие важные аспекты. Поделив рынок по ценовому и качественному признаку, производители драйверов продолжили конкурировать в гибкости своих продуктов. Уже никого не удивишь диммированием «3 в 1», настройкой тока потенциометром, выводами под всевозможные датчики или моделями высокой мощности. Относительно новый продукт на рынке – программируемые источники тока.

Неудивительно, что в век цифровой информации инновационные решения будут строиться на том же принципе. Чем же интересны программируемые драйверы? Предлагаем разобраться в этом вопросе на примере драйверов серии VB компании SOSEN (см. рис.1).

Фото блоки.png

Рис. 1. "Программируемые драйверы SOSEN серии VB"

Данная серия включает источники тока мощностью 75–240 Вт, с возможностью регулировки тока 0,1–1,75 А. Пульсации тока, коэффициент мощности, защита от высоковольтных импульсов и электромагнитная совместимость соответствуют современным требованиям, более подробно с этими параметрами можно ознакомиться в технической документации, обратившись в нашу компанию. Отличие от обычных драйверов в том, что с помощью программатора и специализированного программного обеспечения можно управлять выходными параметрами тока, активировать, настраивать и отключать его дополнительные функции, в зависимости от задачи, которую должен решать светильник.

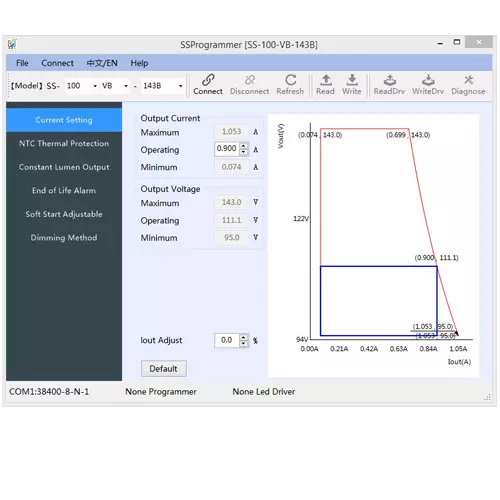

1. Возможность регулировки тока в пределах 10–100% максимального значения с шагом в 1 мА (см. рис.2). Регулируется только значение выходного тока, выходное напряжение меняется в допустимых пределах, ограниченных мощностью модели. На экране всегда представлена информация, в каких пределах можно изменять параметр тока и как при этом будет меняться напряжение. Для наглядности отображен график всех возможных параметров драйвера.

Настройка выходных параметров.jpg

Рис. 2. "Экран регулировки тока"

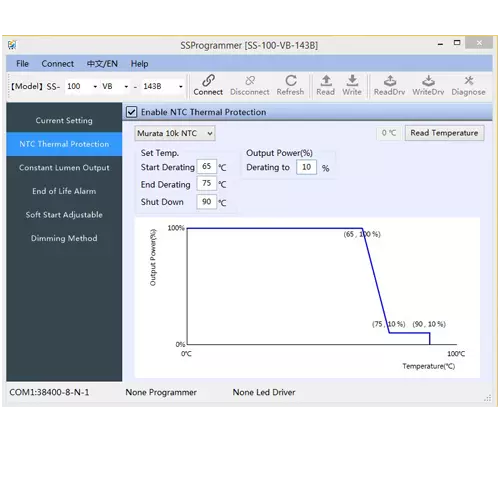

2. Настройка значения мощности драйвера в зависимости от его температуры (см. рис.3). Данный функционал позволяет указывать диапазон температуры драйвера, в котором его мощность будет снижаться вплоть до 10% от номинальной, а также задавать температуру, по достижении которой он будет отключаться во избежание перегрева и выхода из строя. Функция полезна на объектах, где возможны краткосрочные скачки температуры, чтобы снизить температурную нагрузку как на сам драйвер, так на светодиодный источник света.

Настройка защиты от перегрева.jpg

Рис. 3. "Экран настройки защиты от перегрева"

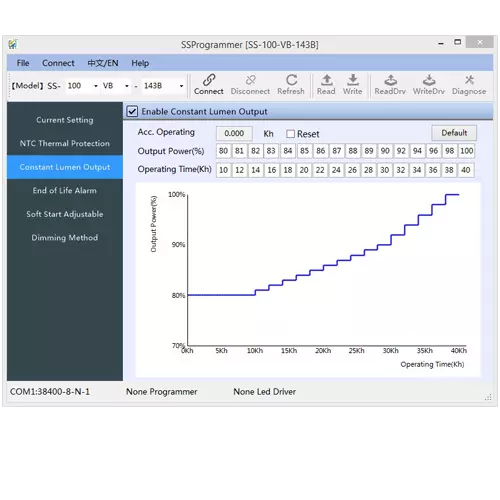

3. Компенсация старения светодиодов (см. рис.4).

Общеизвестен факт, что значение светового потока светодиодного источника света меняется со сроком его эксплуатации. Сначала он возрастает в течение небольшого промежутка времени, после этого снижается настолько, насколько позволяют компетенции производителя. Тем не менее нередко требуется соблюдать относительно точные параметры освещенности на протяжении всего срока эксплуатации светильника. В этом случае вам поможет представленная функция. В зависимости от параметров вашего светодиода вы можете оперировать 16 временными отрезками, для того чтобы задать кривую изменения мощности драйвера после работы указанного количества тысяч часов. В зависимости от введенных настроек генерируется график, визуализирующий режим работы драйвера.

Компенсация старения светодиодов.jpg

Рис. 4. "Экран настройки мощности от срока службы"

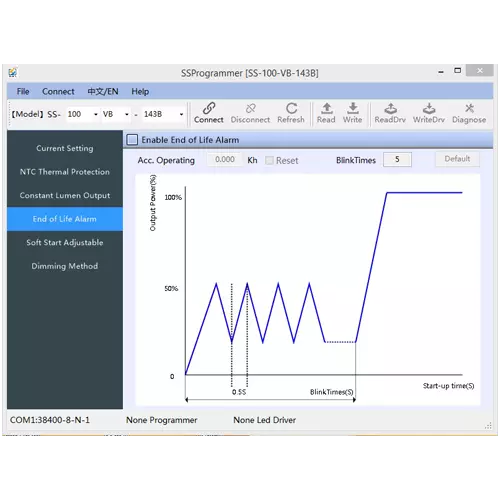

4. Уведомление об окончании срока службы (см. рис. 5)

Каждый драйвер серии VB имеет счетчик срока службы, с которым можно ознакомиться, нажав кнопку Diagnose. Данная функция позволяет задать гарантийный срок работы драйвера в тысячах часов, после чего светильник будет сигнализировать о том, что срок его действия истек. Сигнал подается при включении полусекундными морганиями в течение настраиваемого времени.

Сигнал о сроке службы.jpg

Рис. 5. "Экран настройки сигнала об окончании срока службы"

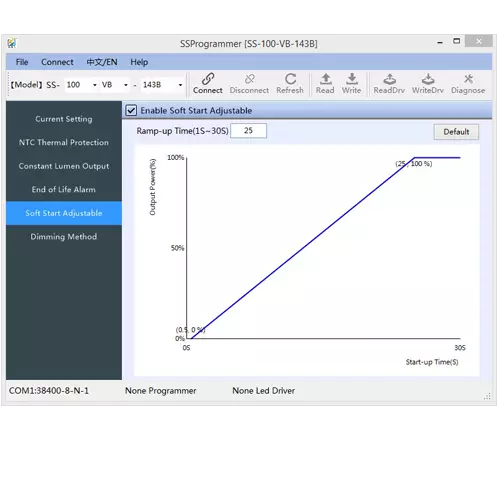

5. Настройка плавного пуска светильника (см. рис. 6).

Для того, чтобы нивелировать ослепляющий эффект от включения мощных светильников, реализована функция плавного включения и вывода на максимальную рабочую мощность драйвера. Период пуска может находиться в пределах 1–30 с. В течение этого времени мощность драйвера будет постепенно нарастать в линейной зависимости, достигнув максимального значения к концу заданного временного отрезка.

Плавный пуск.jpg

Рис. 6. "Плавный пуск"

Данная функция может быть использована и для решения так называемой проблемы «пусковых токов» в том случае, если нет возможности решить ее на уровне энергоснабжения освещаемого объекта.

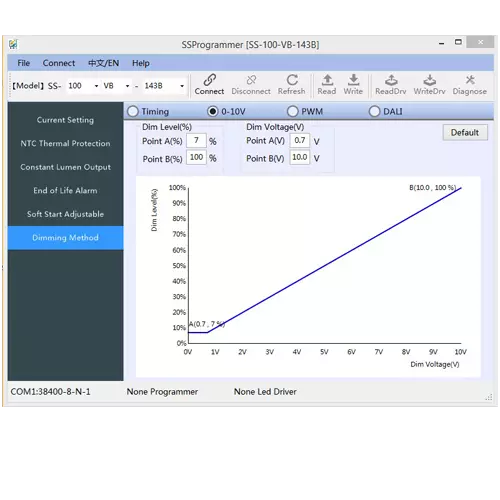

6. Настройка диммирования (см. рис. 7).

В каждом драйвере серии VB встроены функции управления по 0-10V, PWM, DALI и настройка режим мощности драйвера в зависимости от времени (timing control).

С помощью этих функций можно настроить более сложные программы работы светильника, интегрируя их с системами управления. Также можно произвести предварительную настройку диапазонов диммирования и задать калибровку реагирования на сигналы управляющего устройства.

Настройка диммирования.jpg

Рис. 7. "Управление диммированием"

Благодаря совокупности представленных возможностей (см. рис. 8) мы получили универсальный продукт, способный заменить разные модели драйверов, прежде используемых для решения различных задач. При этом стоимость программируемых драйверов серии VB компании SOSEN практически не отличается от аналогов с функцией управления «3 в 1», которая уже встроена в них.

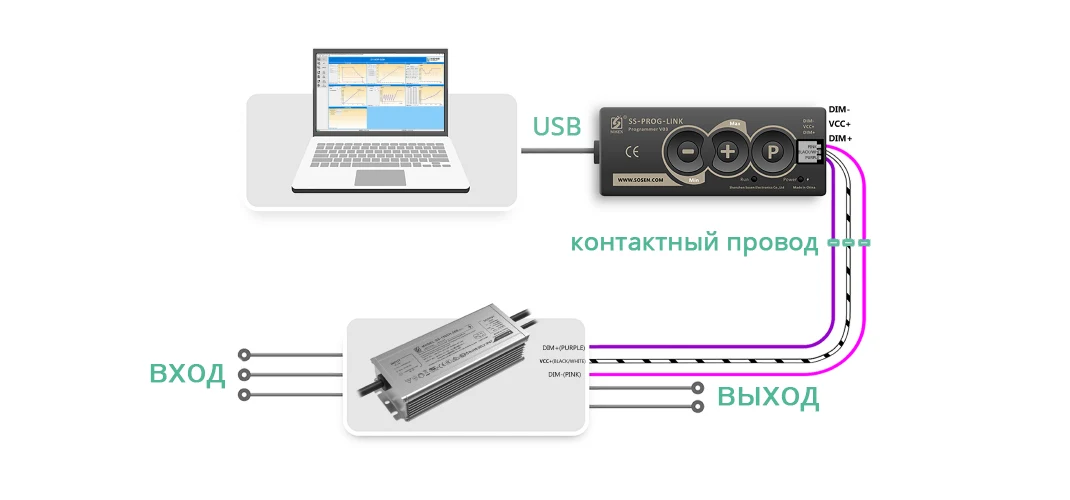

Главными плюсами программируемых драйверов являются их точность и абсолютная повторяемость настроек при наибольшей гибкости и функциональности. Возможность применения различных конфигураций настроек к одной и той же модели позволяет сократить количество используемых моделей. Значительно быстрее происходит процесс настройки по сравнению с аналоговыми схемами. Больше не придется менять конфигурацию светодиодных линеек или подбирать СОВ с подходящими параметрами, из-за их несоответствия выходным параметрам имеющихся у вас в наличии драйверов. Либо заказывать такие драйверы, которые подойдут под вашу конкретную задачу. Имея под рукой ноутбук и программатор, вы практически в любой обстановке можете оперативно изменить конфигурацию драйвера, провести диагностику его текущих настроек, узнать точный срок эксплуатации.


Рис. 8. "Преимущества программируемых драйверов"

Более подробную информацию о программируемых драйверах SOSEN, а также о других моделях этого производителя вы можете получить, обратившись в компанию «Сити-Эл». Успехов в решении Ваших задач!
